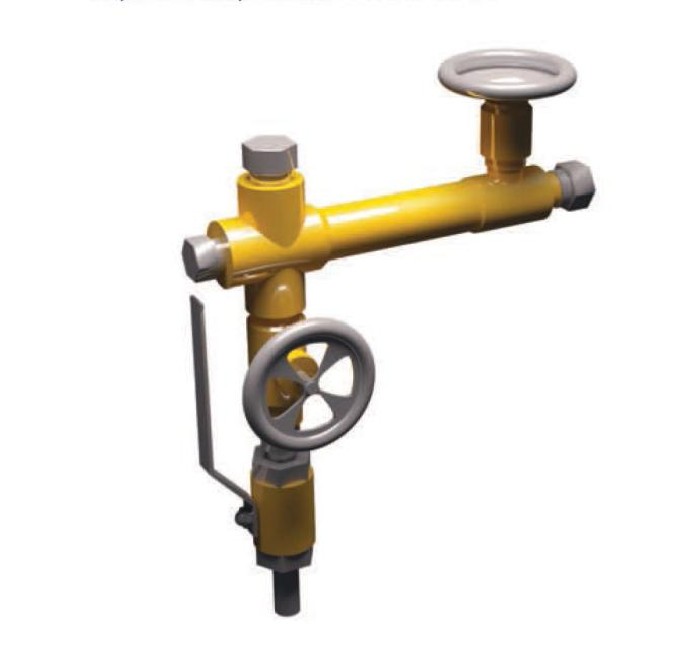

Устройство отбора проб газа УОП-Г

Устройства предназначены для ручного отбора проб газа и нефтепродуктов (жидкости) из трубопроводов. Устройства применяются в обвязках скважин, на магистральных трубопроводах, шлейфах, в установках комплексной подготовки газа и конденсата, установках подготовки нефти и нефтепродуктов, в блоках подготовки газа, нефтепродуктов, газораспределительных станциях, пунктах (блоках) учета газа и нефтепродуктов. Новыми нормативными документами не предусматривается отбор проб газа и жидких нефтепродуктов непосредственно через вваренные в трубопровод патрубки
с вентилями. Для трубопроводов жидких нефтепродуктов диаметров Ду50 и более и для трубопроводов газа с диаметром трубопровода Ду200 и более необходимо отбирать пробы с центральной области трубопровода через специальный зонд.
Методика
Устройства УОП-Г обеспечивают отбор проб методами:
— метод заполнения — выпуска;
— метод контролируемой скорости;
— метод вакуумирования баллона.
Соответствие гостам
Устройство отбора проб газа (УОП-Г) соответствует ГОСТ «Газ природный. Руководство по отбору проб» „Организация измерений природного газа“.
Устройство отбора проб нефтепродуктов УОП-НР и УОП-НФ соответствует «Нефть и нефтепродукты. Методы ручного отбора проб».
Устройство УОП-НР выполняется с резьбовым присоединением зонда, устройство УОП-НФ — с фланцевым присоединением зонда.
Комплект поставки
В штатный комплект поставки устройства входит:
— устройство отбора проб газа;
— трубопровод (импульсная трубка) D=10 мм, d=6мм, длиной 1 м со штуцером присоединения к устройству с одной стороны R3/8 и внутренней резьбой М20х1,5 с другой;
— переходники (3 шт. ) для присоединения импульсной трубки к вентилю баллона-пробоотборника: М20х1,5-СП21,8х14», М20х1,5-СП21,8х14» левая, М20х1,5-G3/4;
— быстроразъемное соединение для присоединения трубопровода продувки на свечу (Ø 14х2 мм).
По дополнительному заказу поставляется:
— манометр МП3-У (указать шкалу);
— опора для установки и крепления баллона-пробоотборника.
Баллоны-пробоотборники в комплект поставки не входят. Рекомендуемые баллоны-пробоотборники — БМК-300 (ПКО «Гранат», Санкт-Петербург) объемом от 1 до 9 л.
В устройстве отбора проб нефтепродуктов зонд располагается горизонтально. Предпочтительно устанавливать на вертикальном участке трубопровода, допускается на горизонтальном.
