Лазерный толщиномер футеровки ковша LDT-L200

Обзор:

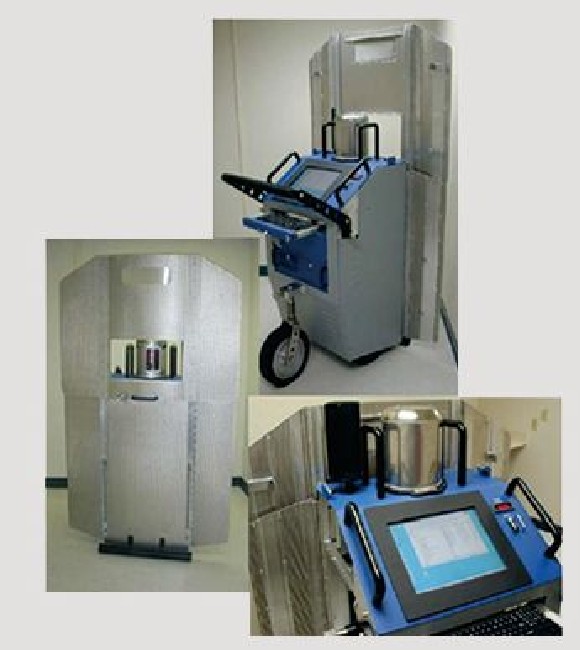

LDT-L200 — это новое поколение толщиномеров футеровки ковша, выпущенное нашей компанией. Оборудование системы излучает импульсный лазерный луч на поверхность футеровки испытуемого сталековша и принимает возвращенный лазерный луч для измерения времени его передачи, а затем рассчитывает расстояние между оборудованием и целевой точкой на основе скорости передачи лазера. . Во время измерения пользователь подталкивает его к фиксированной точке измерения на платформе перед ковшом. После того, как устройство быстро позиционируется, оно может начать сканирование и измерение целевой области ковша.

Принцип измерения:
Скорость измерения LDT-L200 составляет более 2 000 000 точек в секунду. При каждом сканировании кадра можно измерить данные о расстоянии более чем 1,5 миллиона точек. Объединив данные измерений в разных положениях, можно получить фактическую кривую поверхности всей футеровки печи-ковша. полученный.
Во время измерения лазерная головка оборудования поворачивается на определенный угол шага для быстрого изменения угла излучаемого ею импульсного лазерного луча. В течение 1 минуты можно сформировать трехмерный контур поверхности футеровки ковша и Информацию о толщине футеровки печи можно получить путем расчета преобразования координат. Точность измерения составляет ± 2 мм.

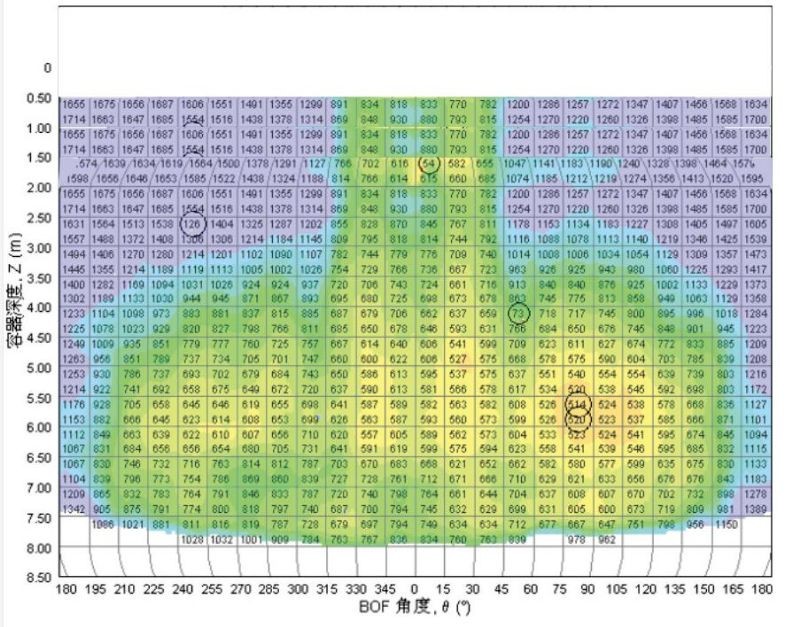

Для точного расчета толщины футеровки печи в ковше измерительная головка лазерного толщиномера устанавливается на ремонтную площадку ковша и поднимается за счет перемещения вращающегося рычага. Во время измерения лазерная сканирующая головка перемещается в положение. Положение пересечения лазера будет рассчитано в этом положении во время установки. Относительное положение от головки до устья ковша математически моделируется, и после лазерного сканирования отображается полная трехмерная карта всей толщины футеровки ковша.

компонент:
Лазерная измерительная головка
Фиксированный хост-лазерный толщиномер
Оптоволоконная связь
Система циркуляции охлаждения

Технические индикаторы:
Лазерная воспроизводимость: ± 2 мм
Точность лазера: ± 2 мм
Самое быстрое время локального измерения:
